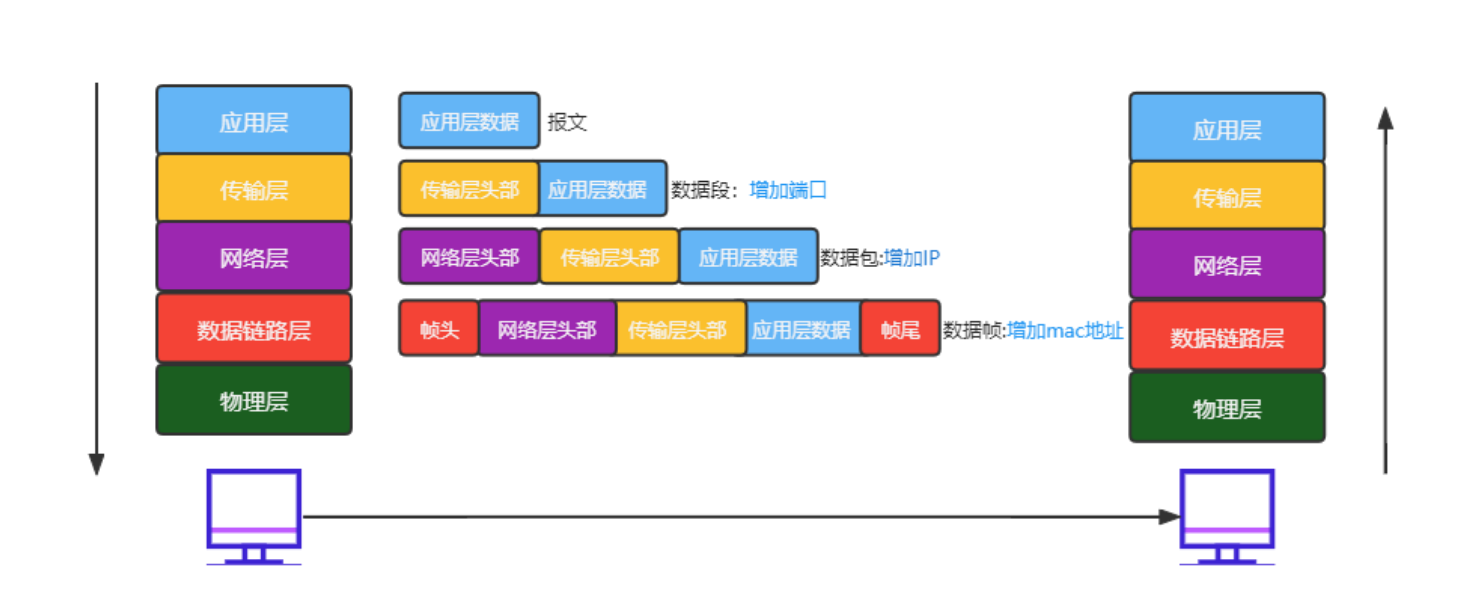

OSI 七层模型

OSI(Open System Interconnection)是理想化的模型，将网络进行分层，其目的是将复杂的流程简单化，从而实现 分而治之 。（专人干专事）

一.网络分层的含义?

下层是为了上层提供服务的。

应用层：用户最终使用的接口
表示层：数据的表示、安全、压缩
会话层：建立和管理会话的
传输层：（主要提供安全及数据完整性保障）网络层不可靠，保证可靠的传输
网络层：（主要关心的是寻址），进行逻辑寻址，定位到对方，找到最短的路
数据链路层：（主要关心两个设备之间传递数据），建立逻辑链接，将数据组合成数
据帧进行传递（差错校测，可靠传输）

物理层：（核心是传输数据比特流），不关心具体的传输媒体（双绞线、光纤、同轴

电缆、无线...）

举例：写给女朋友信的过程

1.应用层：你心里有很多想对女朋友说的话。这个就是应用层中的数据
2.表示层：将你想说的话进行整合，有调理的表示出来
3.会话层：我希望我的信只能我的女朋看到别人不行（非女朋友偷看者死）以上这三个就是我们完整信的内容。
4.传输层：我自己不好意思亲手交给她，找个快递来。告诉他我家 504 她家 301 ，你发吧~
5.网络层：快递说这不是开玩笑吗？你得给我个能找到他的地址 xxx 省 xxx 市 xxx 街道 xxx 小区。还得添上你的地址，原地址和目标地址。

6.数据链路层：信件到了快递总部，会进行分类增加标识，快递需要中转，先找到第一个中转站发过去，之后根据目的地地址依次进行中转发送。

7.物理层：通过飞机、卡车将信邮寄到过去。

信件邮寄到目的地后，邮局会分配到对应的小区，找到对应的门牌号，我的女朋友就会拿到对应的信件了。

二.地址

通信是通过ip地址查找对应的mac来进行通信的。 IP地址是可变的（类似我们收件地址）MAC地址是不可变的。

1. IP 地址

IPV4 网际协议版本 4 ，地址由 32 位二进制数值组成例如：192.168.1.1 ，大概 42 亿个IPV6 网际协议版本 6 ，地址由 8 个 16 位块的 128 位组成。例如：

2408:8207:788b:2370:9530:b5e7:9c53:ff87 大约 3.4*10^

2. MAC 地址

设备通信都是由内部的网卡设备来进行的，每个网卡都有自己的 mac 地址（原则上唯一）

三.物理设备

1.物理层

中继器：双绞线最大传输距离 100M ，中继器可以延长网络传输的距离，对衰减的信号有放大在生的功能。
集线器：多口的中继器，目的是将网络上的所有设备连接在一起 , 不会过滤数据，也

不知道将收到的数据发给谁。（采用的方式就是广播给每个人）

可以实现局域网的通信，但是会有安全问题，还会造成不必要的流量浪费。傻，你

就不能记住来过的人嘛？每次都发送？

2.数据链路层

交换机：交换机可以识别已经连接设备的物理地址（MAC 地址）。可以将数据传递到

相应的端口上

3.网络层

路由器：检测数据的ip地址是否属于自己网络，如果不是会发送到另一个网络。没有wan口的路由器可以看成交换机。路由器一般充当网关，路由器会将本地IP地址进行NAT

网关：两个子网之间不可以直接通信，需要通过网关进行转发

四. TCP/IP 参考模型

Transmission Control Protocol/Internet Protocol，传输控制协议/网际协议。TCP/IP 协议实际上是一系列网络通信协议的统称，最核心的两个协议是 TCP 和 IP

1.什么是协议?

协议就是约定和规范。

数据链路层、物理层：物理设备 (在五层模型中能称之为协议的都在三层以上)

网络层：
- IP 协议：寻址通过路由器查找，将消息发送给对方路由器，通过 ARP 协议,发送自己的mac地址
- ARP 协议：Address Resolution Protocol 从ip地址获取mac地址（局域网）
传输层
- TCP、UDP
应用层:
- HTTP、DNS、FTP、TFTP、SMTP 、DHCP

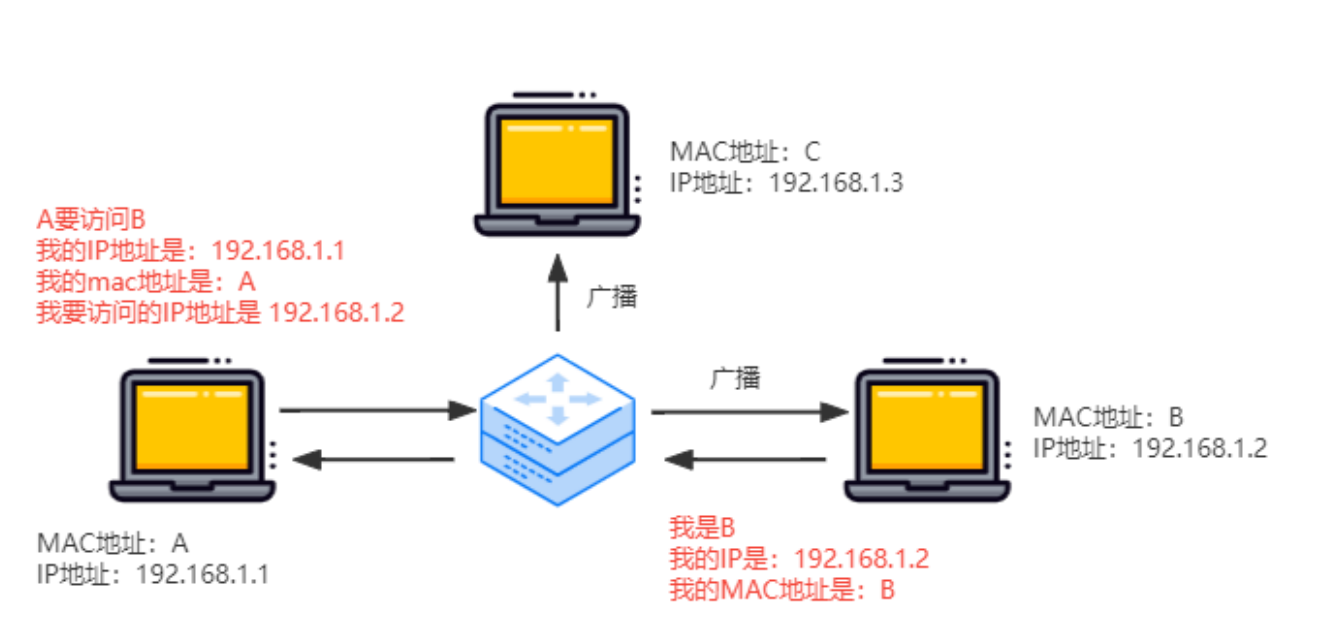

2. ARP 协议

根据目的IP地址，解析目的mac地址

ARP 缓存表		交换机 MAC 地址表
Internet	物理地址	端口号	物理地址
192.168.1.2	B	1	A
		2	B
		3	C

有了源 mac 地址和目标 mac 地址，就可以传输数据包了

3. DHCP 协议

通过 DHCP 自动获取网络配置信息（动态主机配置协议 Dynamic Host Configuration Protocol）我们无需自己手动配置 IP

4. DNS 协议

DNS 是 Domain Name System 的缩写，DNS 服务器进行域名和与之对应的 IP 地址转换的服务器

顶级域名 .com、

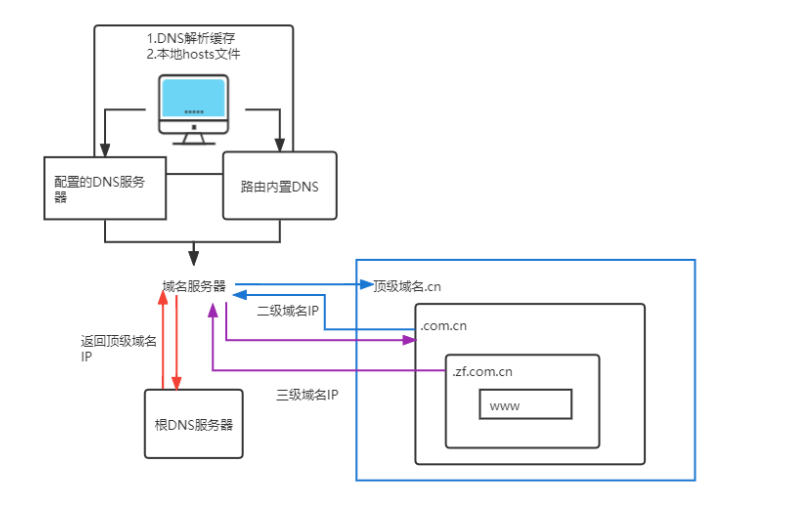

二级域名 .com.cn、三级域名 http://www.zf.com.cn, 有多少个点就是几级域名访问过程：我们访问 zf.com.cn
操作系统里会对 DNS 解析结果做缓存，如果缓存中有直接返回IP地址
查找C:\WINDOWS\system32\drivers\etc\hosts 如果有直接返回IP地址
通过DNS 服务器查找离自己最近的根服务器，通过根服务器找到.cn服务器，将ip返回给DNS服务器
DNS服务器会继续像此ip发送请求，去查找对应.cn下.com对应的ip...
获取最终的ip地址。缓存到DNS服务器上

DNS 服务器会对 ip 及域名进行缓存

五. TCP 和 UDP

两个协议都在传输层，我们经常说 TCP 是面向连接的而 UDP 是面向无连接的。

UDP 发出请求后，不考虑对方是否能接收到、内容是否完整、顺序是否正确。收到数据后也不会进行通知。
首部结构简单，在数据传输时能实现最小的开销

1. TCP

tcp 传输控制协议 Transimision Control Protocal 可靠、面向连接的协议,传输效率低 (在不可靠的 IP 层上建立可靠的传输层)。 TCP 提供全双工服务，即数据可在同一时间双向传播。

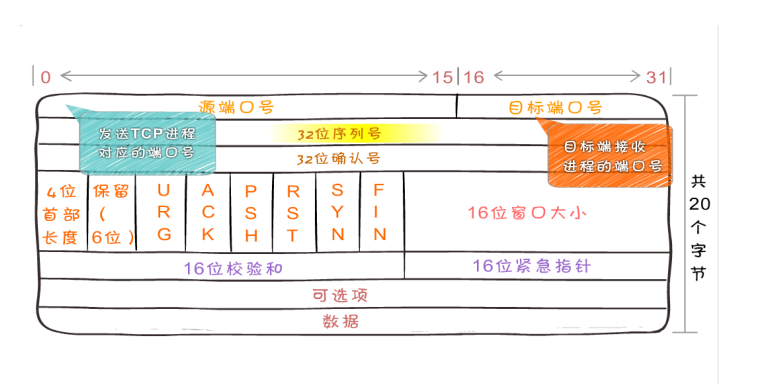

1 ）TCP 数据格式

源端口号、目标端口号，指代的是发送方随机端口，目标端对应的端口
序列号： 32 位序列号是用于对数据包进行标记，方便重组
确认序列号：期望发送方下一个发送的数据的编号
4 位首部长度：单位是字节， 4 位最大能表示 15 ，所以头部长度最大为 60
URG:紧急新号、ACK:确认信号、PSH:应该从 TCP 缓冲区读走数据、RST：断开重新
连接、SYN:建立连接、FIN:表示要断开
窗口大小：当网络通畅时将这个窗口值变大加快传输速度，当网络不稳定时减少这个
值。在 TCP 中起到流量控制作用。
校验和：用来做差错控制，看传输的报文段是否损坏
紧急指针：用来发送紧急数据使用

TCP 对数据进行分段打包传输，对每个数据包编号控制顺序。

2. TCP 抓包

client.js

const net = require("net");
const socket = new net.Socket();
// 连接 8080 端口
socket.connect(8080, "localhost");
// 连接成功后给服务端发送消息
socket.on("connect", function (data) {
  socket.write("hello"); // 浏览器和客户端说 hello
  socket.end();
});
socket.on("data", function (data) {
  console.log(data.toString());
});
socket.on("error", function (error) {
  console.log(error);
});

server.js

const net = require("net");
const server = net.createServer(function (socket) {
  socket.on("data", function (data) {
    // 客户端和服务端
    socket.write("hi"); // 服务端和客户端说 hi
  });
  socket.on("end", function () {
    console.log("客户端关闭");
  });
});
server.on("error", function (err) {
  console.log(err);
});
server.listen(8080); // 监听 8080 端口

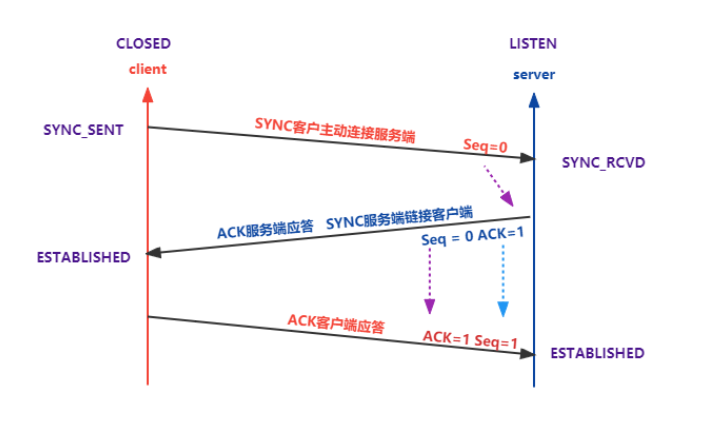

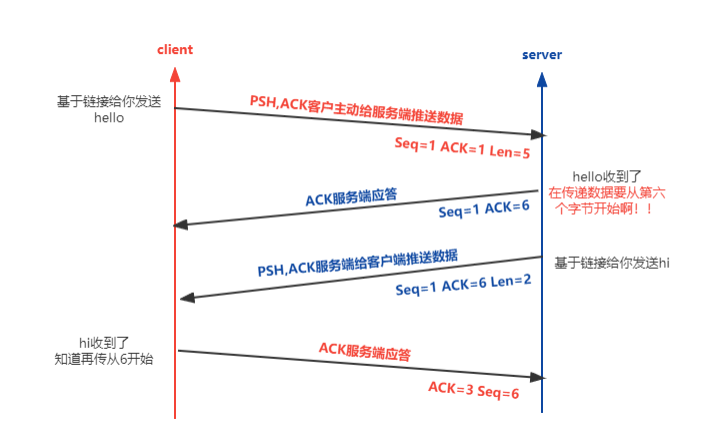

1 ）建立连接

1 ）我能主动给你打电话吗？ 2 ）当然可以啊！那我也能给你打电话吗？
3 ）可以的呢，建立连接成功！

4 ）数据传输

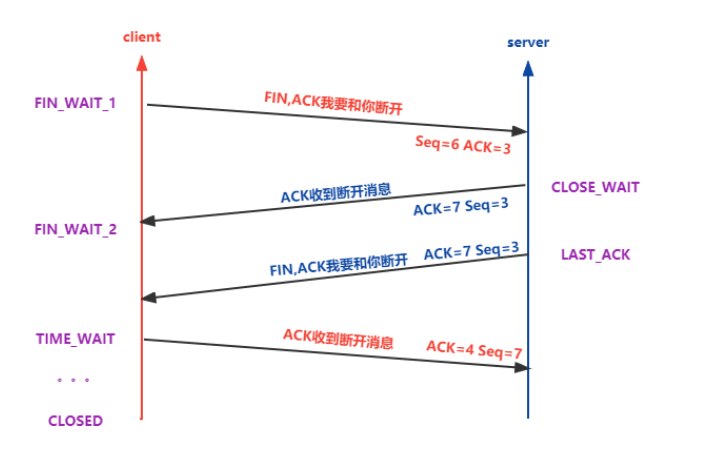

四次挥手
- 1 ）我们分手吧 2 ）收到分手的信息
- 3 ）好吧，分就分吧 4 ）行，那就到这里了

为了防止最终的 ACK 丢失，发送 ACK 后需要等待一段时间，因为如果丢包服务端需要重新发送 FIN 包，如果客户端已经 closed，那么服务端会将结果解析成错误。从而在高并发非长连接的场景下会有大量端口被占用。

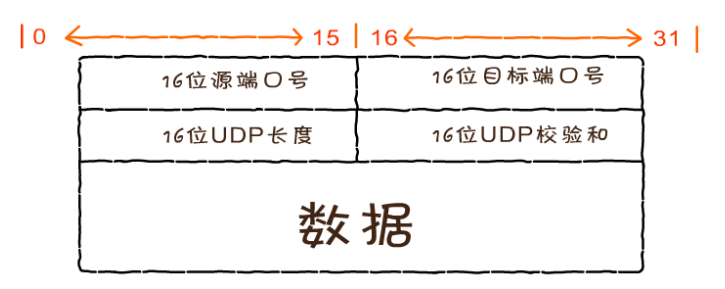

3. UDP

udp 用户数据报协议 User Datagram Protoco ，是一个无连接、不保证可靠性的传输层协议。你让我发什么就发什么！

使用场景：DHCP 协议、DNS 协议、QUIC 协议等 (处理速度快，可以丢包的情况)

4. UDP 抓包

server.js

var dgram = require("dgram");
var socket = dgram.createSocket("udp4");
socket.on("message", function (msg, rinfo) {
console.log(msg.toString());
console.log(rinfo);
socket.send(msg, 0 , msg.length, rinfo.port, rinfo.address);
});
socket.bind( 41234 , "localhost");

client.js

var dgram = require('dgram');
var socket = dgram.createSocket('udp4');
socket.on('message',function(msg,rinfo){
    console.log(msg.toString());
    console.log(rinfo);
});
socket.send(Buffer.from('helloworld'),0,5,41234,'localhost',function(
err,bytes){
    console.log('发送了个%d字节',bytes);
});
socket.on('error',function(err){
    console.error(err);
})

udp.dstport==41234

5.滑动窗口

滑动窗口：TCP 是全双工的，所以发送端有发送缓存区；接收端有接收缓存区，要发送的数据都放到发送者的缓存区，发送窗口（要被发送的数据）就是要发送缓存中的哪一部分
核心是流量控制：在建立连接时，接收端会告诉发送端自己的窗口大小（rwnd）,每次接收端收到数据后都会再次确认（rwnd）大小，如果值为 0 ，停止发送数据。（并发送窗口探测包，持续监测窗口大小）

6.粘包

Nagle 算法的基本定义是任意时刻，最多只能有一个未被确认的小段 (TCP 内部控制)
Cork 算法当达到 MSS(Maximum Segment Size )值时统一进行发送（此值就是帧的大小 -ip 头 - tcp 头 = 1460 个字节）理论值

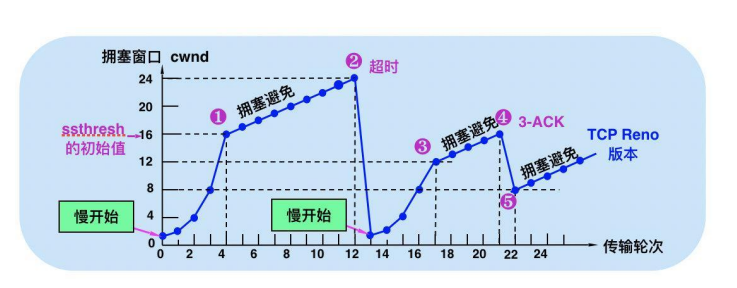

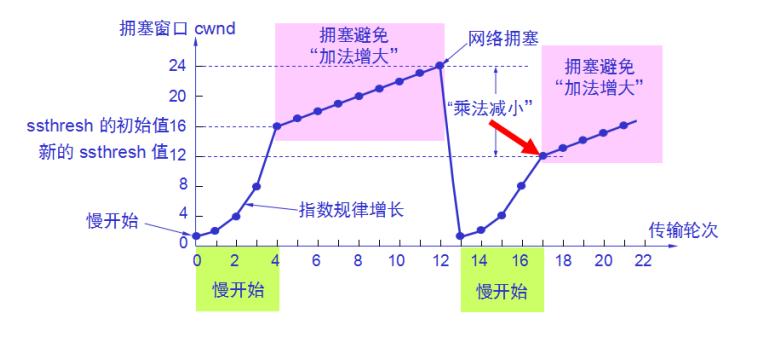

7. TCP 拥塞处理（队头阻塞，慢启动，短连接）

举例：假设接收方窗口大小是无限的，接收到数据后就能发送 ACK 包，那么传输数据主要是依赖于网络带宽，带宽的大小是有限的。

TCP 维护一个拥塞窗口 cwnd （congestion window）变量，在传输过程正没有拥塞就将此值增大。如果出现拥塞（超时重传 RTO(Retransmission TimeOut) ）就将窗口值减少。
cwnd < ssthresh 使用慢开始算法
cwnd > ssthresh 使用拥塞避免算法
ROT 时更新 ssthresh 值为当前窗口的一半，更新 cwnd = 1

传输轮次：RTT (Round-trip time) ,从发送到确认信号的时间
cwnd 控制发送窗口的大小。

快重传，可能在发送的过程中出现丢包情况。此时不要立即回退到慢开始阶段，而是对已经收到的报文重复确认，如果确认次数达到 3 此，则立即进行重传快恢复算法 (减少超时重传机制的出现)，降低重置 cwnd 的频率。

HTTP

一. HTTP 发展历程

1990 年 HTTP/0.9 为了便于服务器和客户端处理，采用了纯文本格式，只运行使用 GET 请求。在响应请求之后会立即关闭连接。

1996 年 HTTP/1.0 增强了 0.9 版本，引入了 HTTP Header（头部）的概念，传输的数据不再仅限于文本，可以解析图片音乐等，增加了响应状态码和 POST,HEAD 等请求方法。

1999 年广泛使用 HTTP/1.1，正式标准，允许持久连接，允许响应数据分块，增加了缓存管理和控制，增加了 PUT、DELETE 等新的方法。 (问题多个请求并发管线化 http 队头阻塞的问题)

2015 年 HTTP/2，使用 HPACK 算法压缩头部，减少数据传输量。允许服务器主动向客户端推送数据，二进制协议可发起多个请求，使用时需要对请求加密通信。

2018 年 HTTP/3 基于 UDP 的 QUIC 协议。

二. HTTP/1

HTTP/1.1 是可靠传输协议，基于 TCP/IP 协议；
采用应答模式，客户端主动发起请求，服务器被动回复请求；
HTTP 是无状态的每个请求都是互相独立

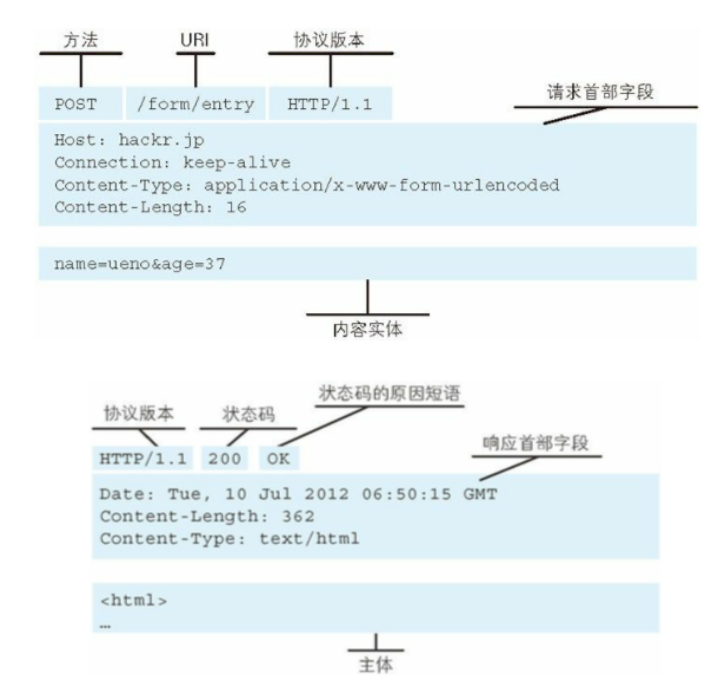

HTTP 协议的请求报文和响应报文的结构基本相同，由三部分组成。

我始终认为，学好 HTTP 就是掌握 HTTP 中 Header 的使用

const http = require('http')
const server = http.createServer((req,res)=>{
res.end('hello')
})
server.listen( 3000 )

1.内容协商

客户端和服务端进行协商，返回对应的结果

客户端 Header	服务端 Header
Accept	Content-Type	我发送给你的数据是什么类型
Accept-encoding	Content-Encoding	我发送给你的数据是用什么格式压缩 ( gzip 、deflate 、 br )
Accept-language		根据客户端支持的语言返回（多语言）
Range	Content-Range	范围请求数据

2.长连接

TCP 的连接和关闭非常耗时间，所以我们可以复用 TCP 创建的连接。HTTP/1.1 响应中默

认会增加 Connection:keep-alive

3.管线化

如果值创建一条 TCP 连接来进行数据的收发，就会变成 "串行" 模式，如果某个请求过慢就会发生阻塞问题。 Head - of - line blocking ， HTTP/1.1 中采用了管线化的方式，对一个域名同时发起多个长连接实现并发。默认 chrome 为 6 个。

同一个域名有限制，那么我就多开几个域名域名分片

Set-Cookie/Cookie 用户第一次访问服务器的时候，服务器会写入身份标识，下次再请求的时候会携带 cookie。通过 Cookie 可以实现有状态的会话

5. HTTP 缓存

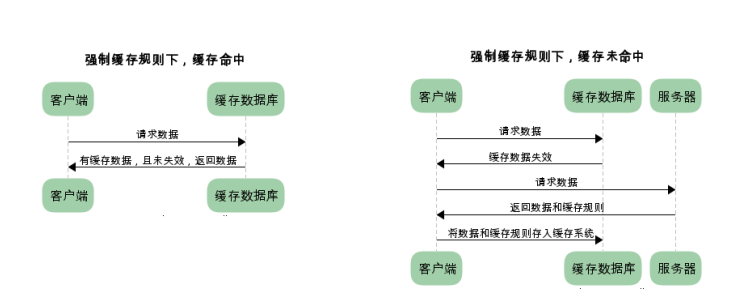

强缓存 服务器会将数据和缓存规则一并返回，缓存规则信息包含在响应 header 中。 Cache-Control

强制缓存存在有效期，缓存期内不会向服务端发送请求。超过时间后需要去服务端验证是否是最新版本。

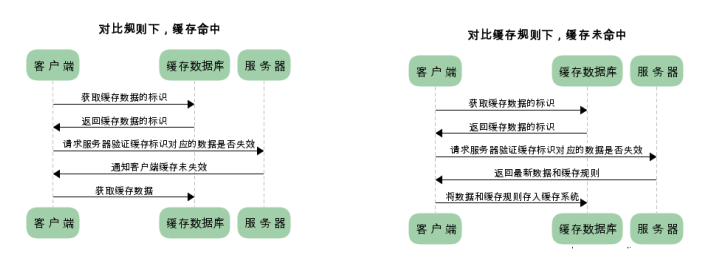

对比缓存

if - Modified - Since/if - None - Match（最后修改时间）、Last - modified/Etag(指纹)

最后修改时间是秒级的，一秒内修改多次无法监控
最后修改时间修改了，但是内容没有发生变化

三 HTTPS

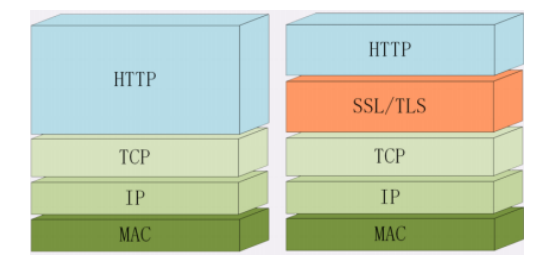

HTTP 采用明文传输，中间人可以获取到明文数据（从而实现对数据的篡改）。这时候 HTTPS 就登场了！HTTPS 是什么呢？HTTPS = HTTP + SSL/TLS ， SSL 安全套接层（Secure Sockets Layer）发展到 v3 时改名为 TLS 传输层安全(Transport Layer Security)，主要的目的是提供数据的完整性和保密性。

一.数据完整性

1.摘要算法

把任意长度的数据压缩成固定的长度
输入不同输出的结果发生剧烈的变化“雪崩效应”，相同的内容摘要后结果相同
不能从结果反推输入

我们可以在内容后面增加 hash 值进行传输，服务端收到后通过 hash 值来校验内容是否完整。数据是明文的显然不安全

二.数据加密

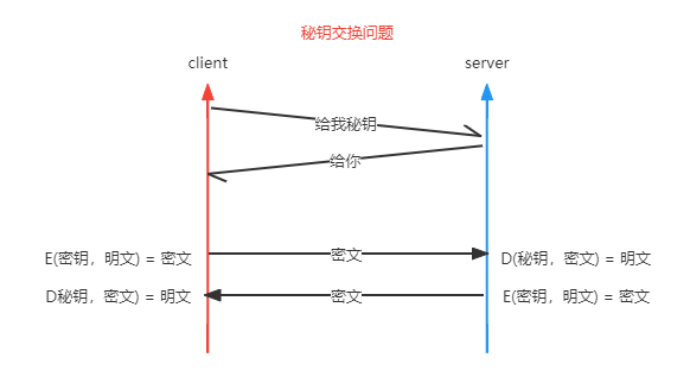

1.对称加密

加密和解密时使用的密钥都是同一个，通信过程使用秘钥加密后的密文传输。只有自己和网站才能解密。

M

目前 AES （Advanced Encryption Standard）ChaCha20 为最常见的对称加密算法。

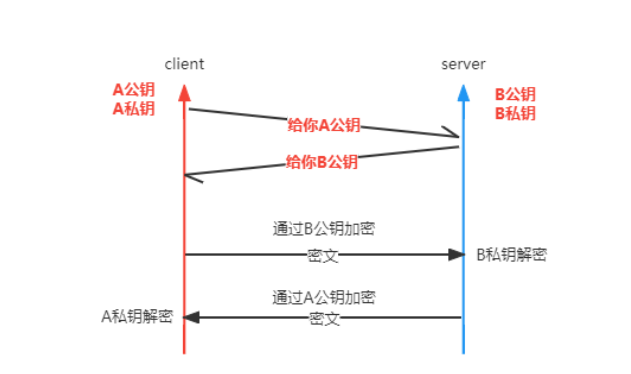

2.非对称加密

非对称加密可以解决“密钥交换”的问题。非对称加密有两个秘钥，公钥、私钥，所以称之为非对称。公钥加密私钥解密。

并不能完全采用非对称加密算法，由于算法本身耗时远高于对称加密。

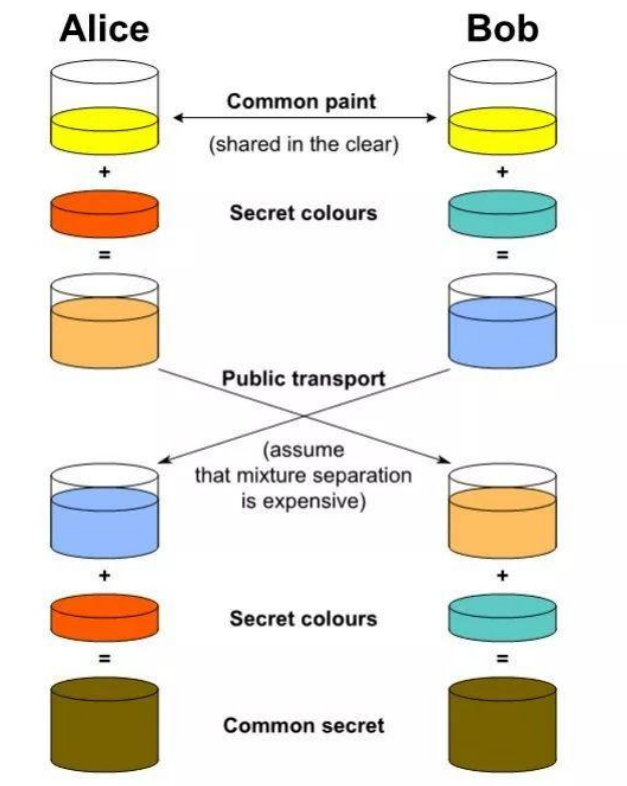

使用 RSA、ECDHE 算法解决秘钥交换的问题

最常听到的非对称加密算法是 RSA、ECC(子算法 ECDHE 用于密钥交换，ECDSA 用于数字签名)(性能和安全略胜一筹) HTTPS 中目前广泛使用 ECC 。

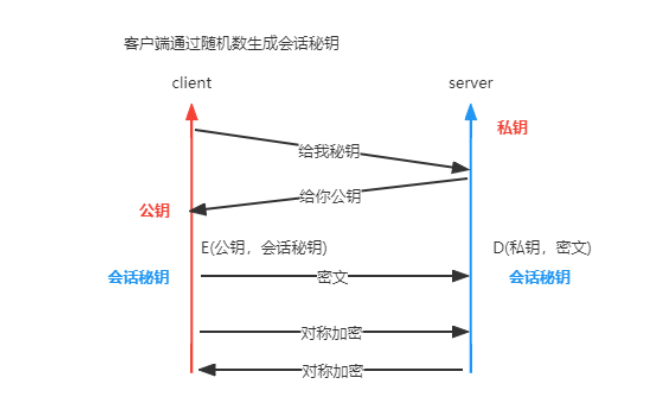

3.混合加密

通信刚开始的时候使用非对称算法，交换秘钥。在客户端生成会话秘钥后传送给服务端，后续通信采用对称加密的方式

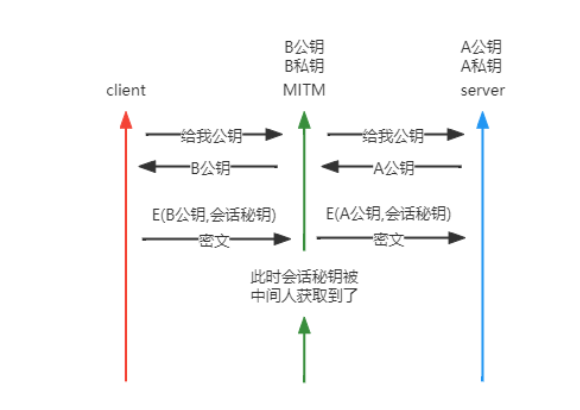

这里还并不安全，还涉及到中间人攻击。（指攻击者与通讯的两端分别创建独立的联系,并交换其所收到的数据）

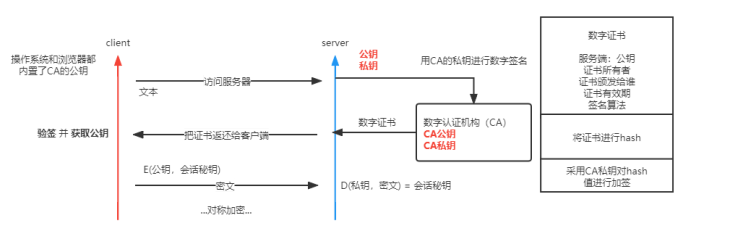

4.数字证书和 CA

因为谁都可以发布公钥，所以我们需要验证对方身份。防止中间人攻击

客户端会判断有效期、颁发者、证书是否被修改及证书是否被吊销。每份签发证书

都可以根据验证链查找到对应的根证书，操作系统、浏览器会在本地存储权威机构的

根证书，利用本地根证书可以对对应机构签发证书完成来源验证。

加密：对传输的数据进行加密。
数据一致性：保证传输过程中数据不会被篡改。
身份认证：确定对方的真实身份。

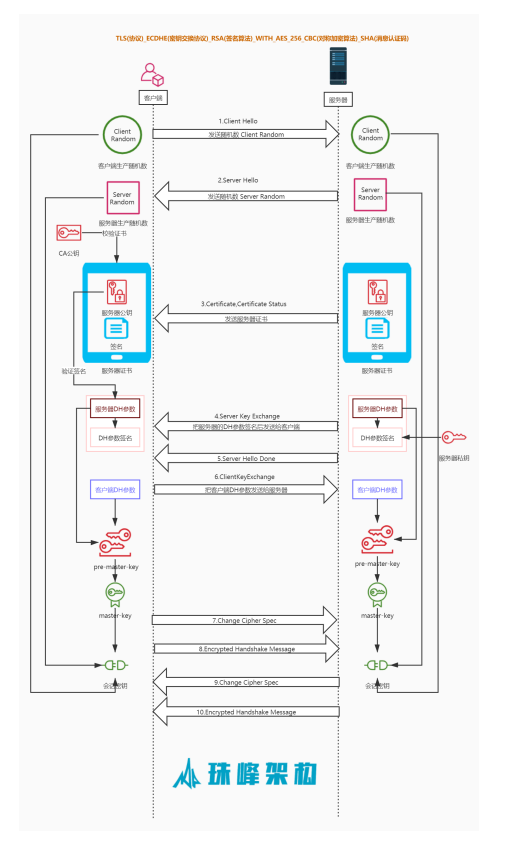

三. HTTPS 过程

1.第一阶段

客户端会发送 handshake Protocol：client hello
- Cipher Suites 密钥交换算法 + 签名算法 + 对称加密算法 + 摘要算法套件列表
- Random 客户端随机数
- Version: TLS 1.
服务端会发送 handleshake Protocol：Server Hello
- Version: TLS 1.
- Random 服务端随机数
- Cipher Suites：选择的套件
  双方选择 TLS 版本，确定加密算法，生成两个随机数。

2.第二阶段

- 服务端发送证书 certificate
- 服务端发送ECDHE参数，服务端Hello完成
  - Server Key Exchange
  - Server Hello Done
- 客户端发送ECDHE参数，以后使用秘钥进行通信吧，加密握手消息发送给对方
  - Client Key Exchange
  - Change Cipher Spec
  - Encrypted HandleShake Message
- 服务端发送会话凭证，以后使用秘钥进行通信吧，加密握手消息发送给对方
  - new Session Ticket
  - Change Cipher Spec
  - Encrypted HandleShake Message

SSL 协议组成

SSL 握手协议、SSL 秘钥变化协议、SSL 警告协议、SSL 记录协议等

四.HTTP/2

HTTP/2 主要的目标就是改进性能，兼容 HTTP/1.1

问题 1 ：HTTP/1.1 中只优化了 body（gzip 压缩）并没有对头部进行处理

问题 2 ：HTTP/1.1 问题在于当前请求未得到响应时，不能复用通道再次发送请求。需要开启 新的 TCP 连接 发送请求这就是我们所谓的管线化，但是后续的响应要遵循 FIFO 原则，如果第一个请求没有返回会被阻塞 HTTP 队头阻塞问题 。 (最多并发的请求是 6 个)

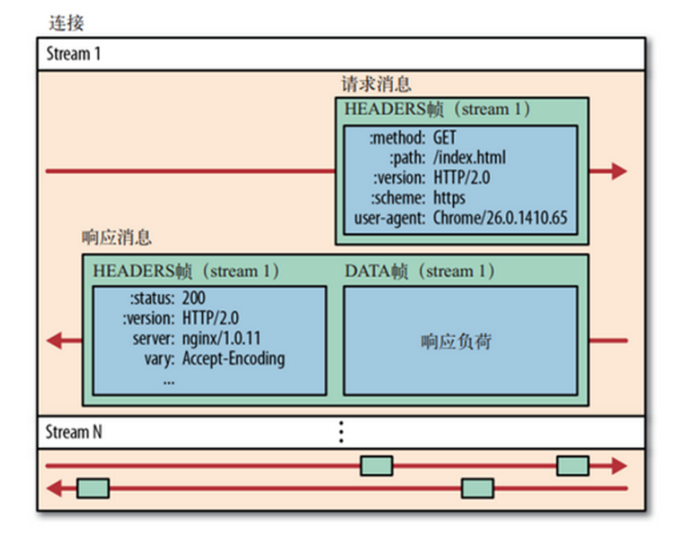

1.多路复用

在一条 TCP 链接上可以乱序收发请求和响应，多个请求和响应之间不再有顺序关系
同域下采用一个 TCP 链接传输数据
采用二进制格式， HTTP/1.1 采用的是纯文本需要处理空行、大小写等。文本的表现
形式有多样性，二进制则只有 0 和 1 的组合不在有歧义而且体积更小。把原来的 Header+body 的方式转换为二进制帧。

HTTP/2 虚拟了流的概念（有序的帧），给每帧分配一个唯一的流 ID，这样数据可以通过 ID 按照顺序组合起来

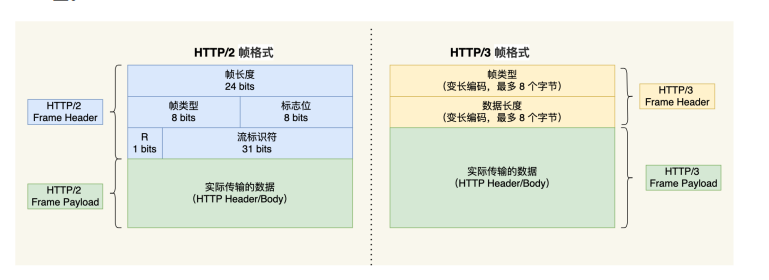

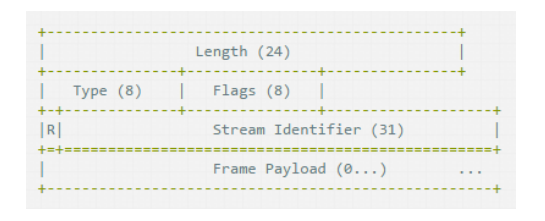

帧的组成及大小

Length 帧的大小，2^24 帧最大不能超过 16M
Type 帧的类型：常用的就是 HEADERS，DATA
Flags 标志位：常用的是 END_HEADERS, END_STREAM,PRIORITY
Stream Identifier 流的标号

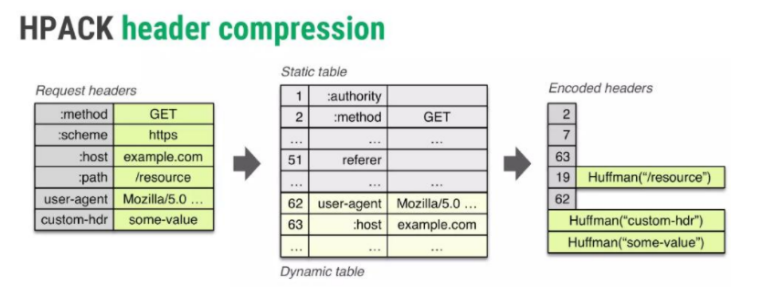

2.头部压缩

使用 HPACK 算法压缩 HTTP 头

废除起始行，全部移入到 Header 中去，采用静态表的方式压缩字段
如果是自定义 Header，在发送的过程中会添加到静态表后，也就是所谓的动态表
对内容进行哈夫曼编码来减小体积

3.服务端推送

服务端可以提前将可能会用到的资源主动推送到客户端。

五.HTTP/3

解决 TCP 中队头阻塞问题

TCP 为了保证可靠传输，如果在传输的过程中发生丢包，可能此时其他包已经接受完毕，但是仍要等待客户端重传丢失的包。这就是 TCP 协议本身队头阻塞的问题。

HTTP/3 目前还处于草案阶段

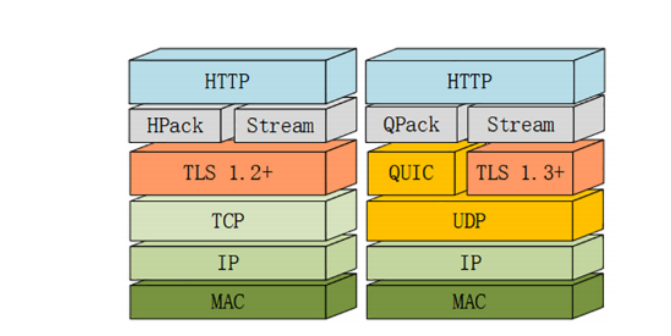

1. QUIC 协议

HTTP/3 中关键的改变，那就是把下层的 TCP 换成了 UDP。UDP 无序从而解决了 队头阻塞 的问题
- QUIC 基于 UDP 之前说过 UDP 是无连的，接速度比 TCP 快
- UIC 基于 UDP 实现了可靠传输、流量控制，引入流和多路复用
QUIC 全面采用加密通信,QUIC 使用了 TLS1.3，首次连接只需要 1RTT
支持链接迁移，不受 IP 及 port 影响而发生重连，通过 ConnectionID 进行链接
使用 QPACK 进行头部压缩，HPACK 要求传输过程有序（动态表），会导致队头阻塞。

HTTP2 帧中需要封装流，HTTP3 则可以直接使用 Quic 里的 stream

HTTP 中的优化

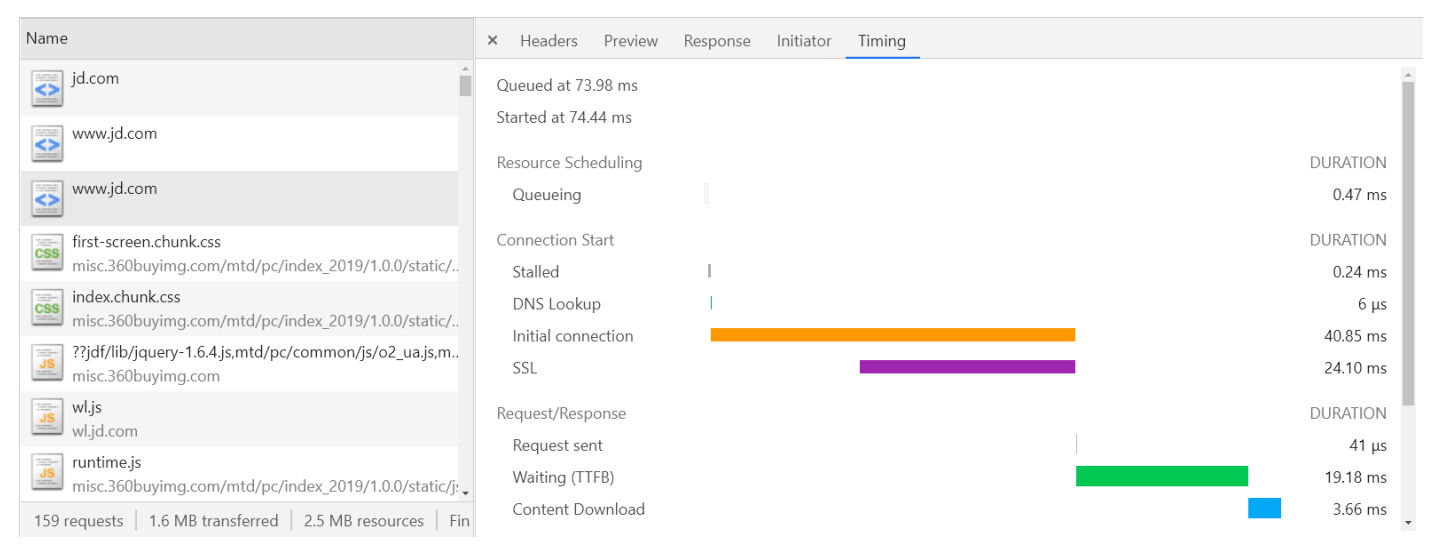

一. Timing

Queuing: 请求发送前会根据优先级进行排队，同时每个域名最多处理 6 个 TCP 链接，超过的也会进行排队，并且分配磁盘空间时也会消耗一定时间。
Stalled :请求发出前的等待时间（处理代理，链接复用）
DNS lookup :查找 DNS 的时间
initial Connection :建立 TCP 链接时间
SSL: SSL 握手时间（SSL 协商）
Request Sent :请求发送时间（可忽略）
Waiting(TTFB) :等待响应的时间，等待返回首个字符的时间
Content Dowloaded :用于下载响应的时间

二.优化

减少网站中使用的域名域名越多，DNS 解析花费的时间越多。
减少网站中的重定向操作，重定向会增加请求数量。
选用高性能的 Web 服务器 Nginx 代理静态资源。
资源大小优化：对资源进行压缩、合并（合并可以减少请求，也会产生文件缓存问题），使用 gzip/br 压缩。
给资源添加强制缓存和协商缓存。
升级 HTTP/1.x 到 HTTP/2
付费、将静态资源迁移至 CDN

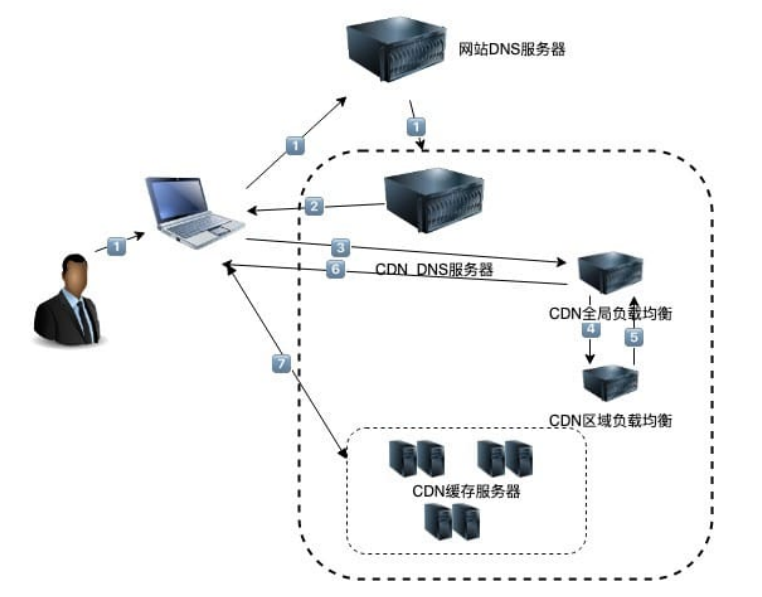

三. CDN

CDN 的全称是 Content Delivery Network，受制于网络的限制，访问者离服务器越远访问速度就越慢

核心就是 离你最近的服务器给你提供数据 （代理 + 缓存）

先在全国各地架设 CDN 服务器
正常访问网站会通过 DNS 解析，解析到对应的服务器
解析 1 ：我们通过 CDN 域名访问时，会被解析到 CDN 专用 DNS 服务器。并返回 CDN 全局负载均衡服务器的 IP 地址。
解析 2 ：向全局负载均衡服务器发起请求，全局负载均衡服务器会根据用户 IP 分配用户所属区域的负载均衡服务器。并返回一台 CDN 服务器 IP 地址
用户向 CDN 服务器发起请求。如果服务器上不存在此文件。则向上一级缓存服务器请求，直至查找到源服务器，返回结果并缓存到 DNS 服务器上。
